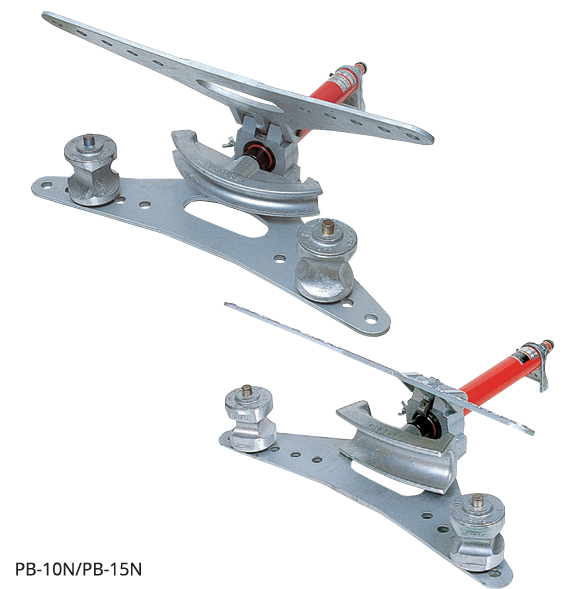

UỐN CÁP THỦY LỰC PB-10N/PB-15N

TÍNH NĂNG
Dụng cụ PB-10N và PB-15N được thiết kế để uốn cong các ống thép có kích cỡ và độ dày khác nhau mà không có gấp nếp.Một khung hợp kim nhôm làm cho những đường cong mỏng hơn nên dễ dàng mang theo khi làm việc trên công trình. Khuôn uốn được thiết kế để uốn các ống thép được sản xuất theo tiêu chuẩn JIS được liệt kê ở bảng bên trái. Nếu đường kính ngoài ống tương đương với một trong số bảng đó, khuôn uốn được sử dụng để uốn ở độ cong thích hợp.

ĐẶC TÍNH KỸ THUẬT
PB-10N:
Thể tích chứa dầu bắt buộc: 400 cc
Lực uốn: 108 kN
Hành trình ép : 250mm
PB-15N:
Thể tích dầu bắt buộc: 595 cc
Lực uốn : 162 kN
Hành trình ép: 250mm
KÍCH CỠ
PB-10N : 780 (W) mm
PB-15N : 900 (W) mm
TRỌNG LƯỢNG
PB-10N : 15 kg
PB-15N : 23 kg
Không bao gồm trục xoay và
khuôn uốn
PHỤ KIỆN: Khung, xy lanh, trục xoay (2 cái), máy đo góc
GHI CHÚ
Bơm thủy lực và khuôn uốn được bán riêng.
Khuôn uốn
Ống mỏng (A)
Ống dày (B)
Ống ga (SGP)


Kích cỡ          ĐK ống           Kích cỡ          ĐKống

A15                 15.9                B42                  47.8

A19                 19.1                B54                  59.6

A25                 25.4                B70                  75.2

A31                 31.8                B82                  87.9

A39                 38.1               SGP-15            21.7

A51                 50.8               SGP-20            27.2

A63                 63.5               SGP-25            34.0

A75                 76.2               SGP-32            42.7

B16                 21.0               SGP-40            48.6

B22                 26.5               SGP-50            60.5

B28                 33.3               SGP-65            76.3

B36                 41.9

Chỉ dành cho PB-15N

B104              113.4             SGP-80           89.1

SGP-90          101.6            SGP-100       114.3
