Bộ tiếp địa hạ thế auto clamp

Đường dây trung thế trên không - Kẹp tự động

Thiết bị nối đất và ngắn mạch cho đường dây trung thế trên không.
Mục đích chính của việc lắp đặt nó là bảo vệ người vận hành khỏi sự cố vận hành ngẫu nhiên hoặc điện áp có thể quay trở lại trong quá trình sửa chữa.

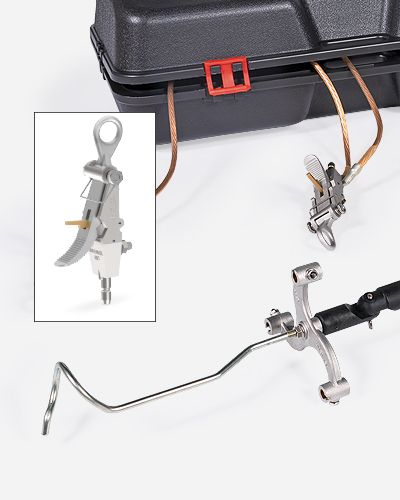

Kẹp MC được cố định trên dây dẫn trần bằng áp lực và có thể tháo ra bằng móc vận hành. Ba chiếc kẹp có thể được đặt cùng lúc nhờ đầu phân phối tạo điều kiện thuận lợi cho công việc của người vận hành.

Theo tiêu chuẩn IEC 61230.

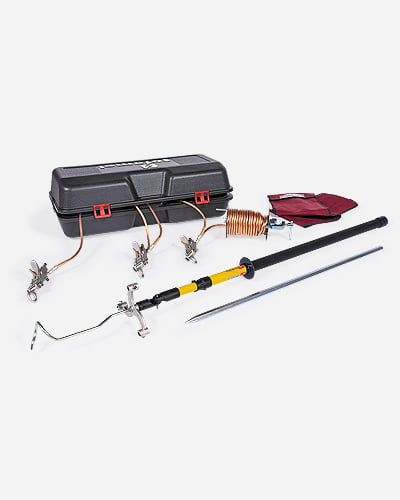

Gồm:

• 3 kẹp hợp kim nhôm MC có khả năng buộc kích hoạt tự động dành cho dây dẫn hình trụ có đường kính từ 3 đến 20 mm.
• 1 đầu phân phối có móc có ren M-10.
• 2 cáp đồng có lớp cách điện PVC tiết diện 16/25/35 mm2 tùy theo mẫu và dài 2,5 m.
• 1 cáp đồng cách điện PVC tiết diện 16/25 mm2 tùy model và dài 15 m.
• 1 cuộn kim loại để đựng cáp nối đất dài 15 m.
• 1 cột thu gọn (gấp 1,10 m và mở rộng 2 m).
• 1 cọc nối đất.
• 1 hộp nhựa để bảo quản và vận chuyển thiết bị.
• 1 túi đựng và vận chuyển cột và cọc tiếp đất.
