BỘ TIẾP ĐỊA DI ĐỘNG HẠ THẾ GẮNG TẠI APTOMAT - LV ATM

Cấu tạo và thông số kỹ thuật

• Bộ tiếp đất chịu được điện áp ngắn mạch ≥ 3kA/1s, điện áp làm việc ≥ 1000VAC.

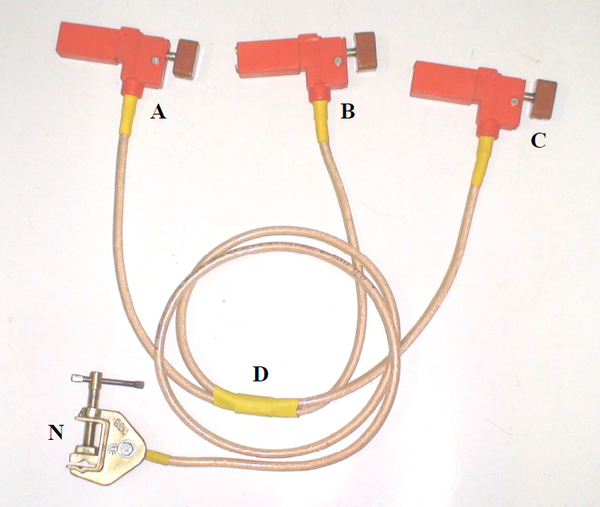

• Gồm có 4 đầu kẹp:

+ 03 đầu kẹp được bọc cách điện để gắn với các bulon tại các đầu cực áptômát. Miệng các đầu kẹp có thể kẹp được các đầu mủ bulon của áptômát từ (75÷1000A). Đầu kia dạng khớp nối, dễ tháo lắp bằng tay, lắp cố định với đầu dây ngắn mạch.

+ 01 đầu kẹp trung tính kiểu vặn êtô trực tiếp kẹp chặt dây trung tính hoặc các kết cấu kim loại tại tủ điện.

Dây tiếp đất

• Có 4 đoạn dây, trong đó 3 đoạn nối 3 đầu kẹp cho 3 pha mỗi đoạn dài 0,4m, đoạn còn lại nối với đầu kẹp trung tính dài 1,5m, 4 đoạn dây được nối chung 1 điểm bằng khối đồng đúc có bọc cách điện.  Tại các vị trí bắt vào đầu kẹp phải có đoạn bọc cao su dẽo bên ngoài để tránh cho dây bị tưa, đứt do sử dụng lâu ngày.
• Dây tiếp đất là loại dây đồng mềm nhiều sợi được bọc kín bằng lớp cách điện không cho hơi nước lọt vào, chiều dầy lớp bọc cách điện là 1mm, tiết diện dây chưa bọc là 25mm2 .
•  Nhà sản xuất dây tiếp đất có chứng nhận chất lượng ISO.

-  Tại các vị trí coss ép phải có đoạn bọc cao su dẽo bên ngoài để tránh cho dây bị tưa, đứt do sử dụng lâu ngày.
