GIỚI THIỆU:

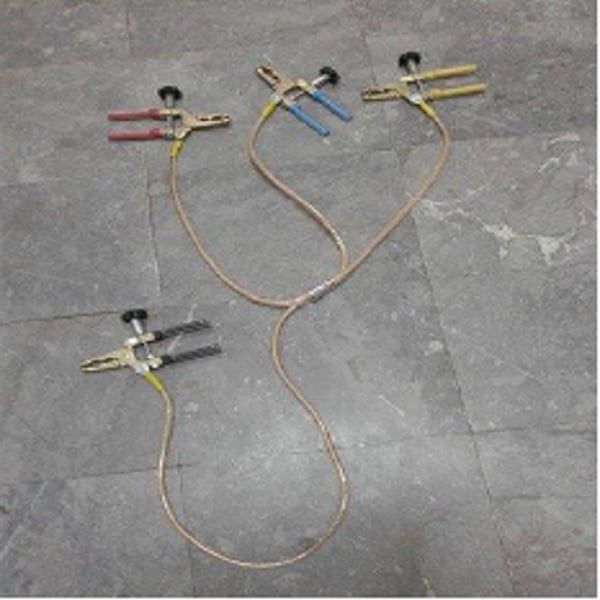

Bộ dây tiếp đất lưu động đa năng hạ thế
ĐẶC TÍNH KỸ THUẬT:

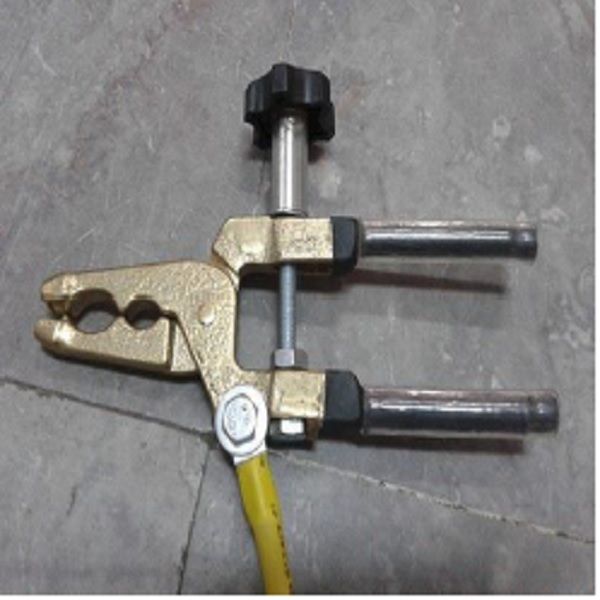

1/ Cấu tạo: Bộ tiếp địa chịu được dòng điện ngắn mạch > 3kA/1s, điện áp làm việc > 1000VAC. - Đầu kẹp tiếp địa hình cây kềm làm bằng hợp kim đồng, gồm có 4 đầu kẹp:
+ Đầu kẹp có 2 khe hình elip để kẹp dây có tiết diện từ 50÷300mm2.
+ Tay cầm dài 70 mm được bọc nhựa cách điện 1000V dày > 1mm, phía trước tay cầm có boulon vặn bằng đai ốc có bọc nhựa cứng cách điện, có tác dụng cố định kẹp với dây dẫn.
+ Phía mỏ kềm có khuyết hình chữ V để kẹp chặt đai ốc đến M14.
+ Mặt tiếp xúc giữa kềm và dây phải phẳng và rộng 10÷11mm.
2/ Dây tiếp đất: Có 4 đoạn dây, trong đó 3 đoạn nối 3 đầu kẹp cho 3 pha mỗi đoạn dài

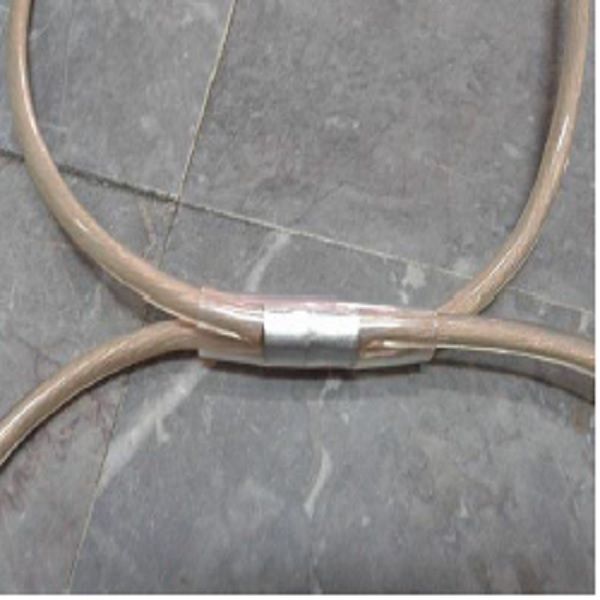

0,5 m, đoạn còn lại nối với đầu kẹp trung tính dài 1m, 4 đoạn dây được nối chung 1 điểm bằng khối đúc có bọc cách điện, đầu kia nối với thân kẹp bằng cosse đồng ép.

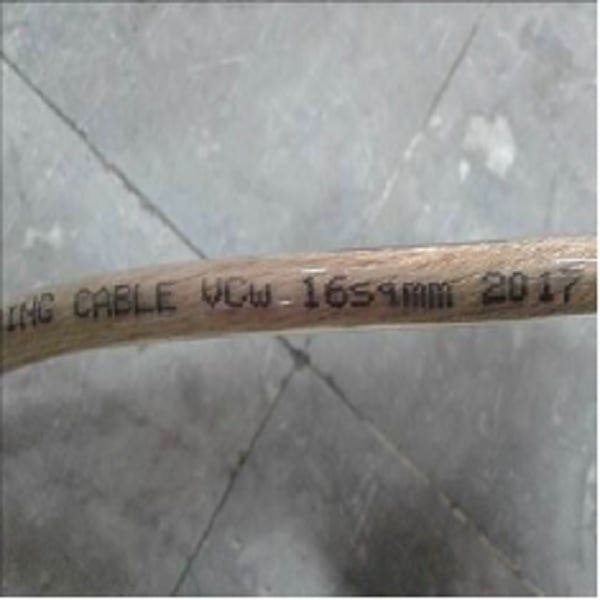

- Dây tiếp đất là loại dây đồng mềm nhiều sợi được bọc kín bằng lớp cách điện không cho hơi nước lọt vào, chiều dầy lớp bọc cách điện là 1mm, tiết diện dây chưa bọc là 16 mm2.
3/ Phụ tùng: Có túi đựng bộ tiếp đất, hướng dẫn sử dụng và bảo quản bằng tiếng Việt.
4/ Tiêu chuẩn áp dụng: Theo tiêu chuẩn TCVN 3624.
Kẹp được dây dẫn (mm2) | Khoảng cách (mm) A,B,C,- N | Khoảng cách (mm) N-D | Tiết diện cáp đồng mềm (mm2) | Chiều dày vỏ bọc PVC (mm) | Số lượng đầu kẹp |
50-300 | 400 | 1500 | 25 | 1 | 4 |
|
|
|
|
|
|
Độ tăng nhiệt với dòng điện I = 5,4kA/1s | ≤260C | ||||
Tiêu chuẩn áp dụng | TCVN 3624 |
* Sản phẩm có thể thay đổi theo nhu cầu.
