Thiết bị đo kiểm điện MULTI RLM-10X – Giải pháp đo dòng rò và dòng tải linh hoạt cho hệ thống điện công nghiệp

MULTI RLM-10X là thiết bị đo kiểm điện chuyên dụng dùng để đo dòng rò (leakage current) và dòng tải (line current) trong hệ thống điện xoay chiều. Thiết bị sử dụng cảm biến dòng linh hoạt (Flexible Current Transformer – Flexible CT), cho phép đo trực tiếp trên dây dẫn mà không cần ngắt mạch.

Sản phẩm được phát triển bởi hãng Multi Measuring Instruments Co., Ltd. (Nhật Bản), đáp ứng tiêu chuẩn an toàn CAT IV 600V / CAT III 1000V, phù hợp sử dụng trong môi trường công nghiệp, tủ điện phân phối, hệ thống cáp nguồn và các khu vực có mật độ thiết bị điện cao.

Chức năng và nguyên lý hoạt động

MULTI RLM-10X hoạt động dựa trên nguyên lý biến dòng (Current Transformer), trong đó cảm biến dạng vòng linh hoạt được kẹp quanh dây dẫn để đo dòng điện cảm ứng mà không cần tiếp xúc trực tiếp.

Thiết bị cho phép thực hiện đồng thời nhiều chức năng đo kiểm:

• Đo dòng rò AC để đánh giá mức độ suy giảm cách điện
• Đo dòng tải AC trong quá trình vận hành
• Ghi nhận và lưu trữ dữ liệu đo thông qua kết nối Bluetooth
• Hỗ trợ phân tích dữ liệu nhằm phục vụ bảo trì và kiểm tra hệ thống

Việc đo không cần cắt mạch giúp giảm thời gian kiểm tra và hạn chế ảnh hưởng đến vận hành hệ thống điện.

Đặc điểm kỹ thuật nổi bật

Cảm biến dòng linh hoạt (Flexible CT)

RLM-10X sử dụng cảm biến dạng vòng mềm với đường kính lớn (~φ210mm), cho phép bao quanh các dây dẫn có tiết diện lớn hoặc bó cáp nhiều lõi. Đây là ưu điểm quan trọng trong các hệ thống điện công nghiệp, nơi không gian thao tác thường hạn chế.

Khả năng linh hoạt này giúp thiết bị:

• Đo được dây dẫn kích thước lớn và busbar
• Dễ thao tác trong tủ điện hoặc khu vực chật hẹp
• Giảm rủi ro sai số do vị trí kẹp không chính xác

Đo dòng rò và dòng tải trên cùng một thiết bị

Thiết bị thuộc nhóm Leakage / Line Current Tester, cho phép đo cả dòng rò và dòng tải AC với nhiều dải đo khác nhau.

Dải đo tham khảo của dòng sản phẩm:

• 1000 mA (đo dòng rò độ nhạy cao)
• 10 A / 100 A / 1000 A (đo dòng tải)

Việc tích hợp hai chức năng trong một thiết bị giúp tối ưu hóa quá trình kiểm tra và giảm số lượng thiết bị cần sử dụng.

Kết nối Bluetooth và ghi dữ liệu

RLM-10X được trang bị kết nối Bluetooth, cho phép truyền dữ liệu đo sang thiết bị di động hoặc phần mềm chuyên dụng (Multi-Tracer). Người dùng có thể:

• Ghi dữ liệu theo thời gian thực
• Xuất dữ liệu dạng CSV
• Theo dõi xu hướng biến thiên dòng điện

Tính năng này đặc biệt hữu ích trong việc phân tích sự cố và đánh giá tình trạng hệ thống điện theo chu kỳ.

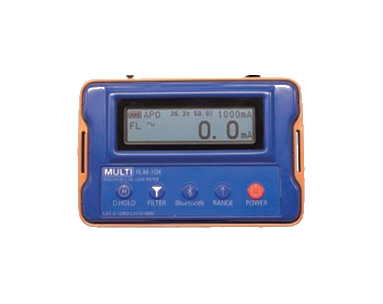

Màn hình hiển thị chuyên dụng

Thiết bị sử dụng màn hình LCD nền đen, giúp hiển thị rõ ràng trong điều kiện ánh sáng mạnh hoặc môi trường ngoài trời. Chế độ đèn nền hỗ trợ quan sát trong điều kiện thiếu sáng.
