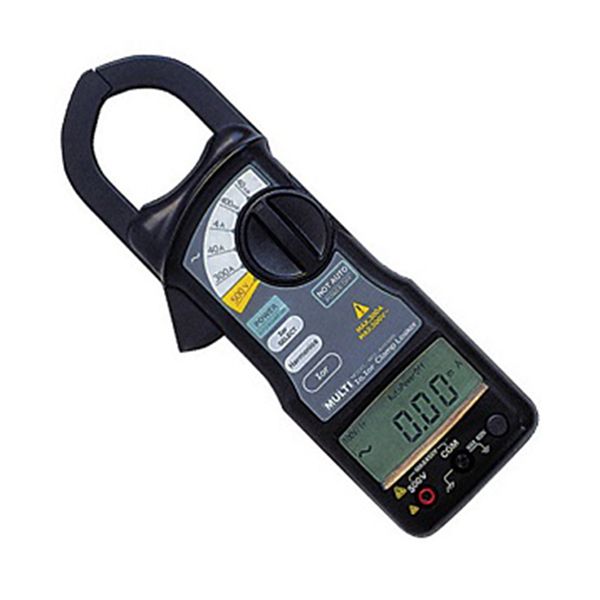

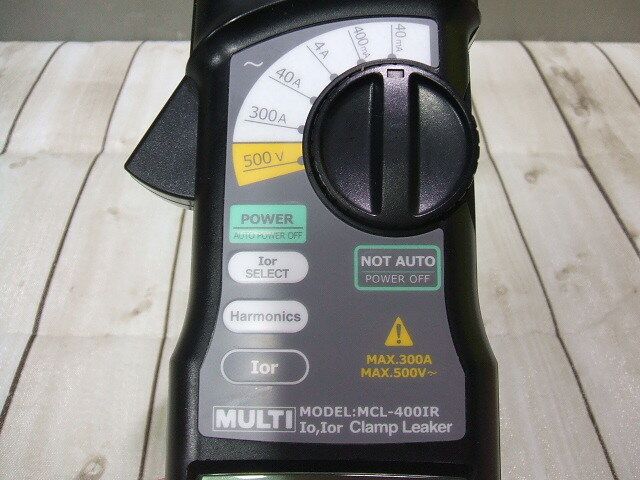

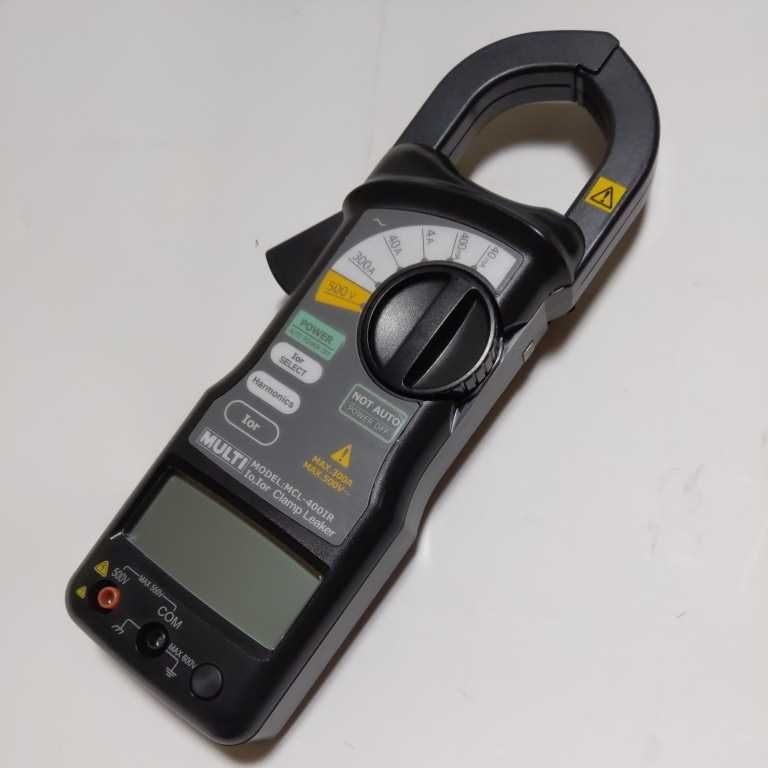

AMPE KIỀM KỸ THUẬT SỐ ĐO DÒNG RÒ RỈ IO/IOR KHÔNG TIẾP XÚC MCL-400IRV

GIỚI THIỆU:
Ampe Kiềm Kỹ Thuật Số Đo Dòng Rò Rỉ IO/IOR Không Tiếp Xúc MCL-400IRV
Gần đây, đồng hồ kẹp dòng rò được sử dụng rộng rãi để kiểm soát cách điện của mạch điện áp thấp như một phương pháp bổ sung cho phép đo điện trở cách điện.
Việc kiểm soát dòng điện rò có ưu điểm là cho phép dự đoán tình trạng cách điện trong đường dây điện mà không cần phải ngắt điện.
Dòng rò (Io) bao gồm dòng rò điện dung (Ioc) bắt nguồn từ điện dung và dòng rò điện trở (Ior) bắt nguồn từ điện trở cách điện liên quan đến đất.
Việc đo dòng điện rò điện trở (Ior) được coi là phương pháp rất hữu ích và hiệu quả để kiểm soát cách điện của mạch điện áp thấp.
Tuy nhiên, rất khó để đo dòng rò điện trở (Ior) bằng đồng hồ kẹp dòng điện rò truyền thống.
Máy kiểm tra kẹp kỹ thuật số MCL-400IR mới cho phép đo dòng rò điện trở (Ior) mà không cần đầu vào điện áp (phát hiện pha).

ĐẶC TÍNH KỸ THUẬT:

Nguyên tắc đo cho dòng rò rỉ Ior

Quan sát thấy rằng tải được nối với phía hạ áp của máy biến áp tạo ra sóng hài trong dòng điện trong đường dây điện. Và quan sát thấy dòng điện sóng hài bậc 5 và bậc 7 gây ra hiện tượng sụt áp ở phía cao áp của máy biến áp.

Sự sụt giảm điện áp này ở phía điện áp cao cộng với sự sụt giảm của đường dây điện liên quan khác tạo ra điện áp đầu cuối với các sóng hài ở phía điện áp thấp. Do đó, sóng hài thứ 5 và thứ 7 được tạo ra ở phía điện áp thấp do ảnh hưởng của phía điện áp cao, và nó được coi là tỷ lệ giữa dòng điện hài thứ 5 và thứ 7 luôn không đổi. Do đó, tỷ lệ của sóng hài bậc 5 và thứ 7 đi vào đường dây đất được thay đổi tương ứng theo tỷ lệ của thành phần điện dung và thành phần điện trở trong mạch.

Mặt khác, khi sử dụng đường dây dài, người ta quan sát thấy thành phần dòng điện cơ bản vào đường dây đất tăng lên tỉ lệ thuận và tỉ số của sóng hài bậc 5 và bậc 7 cũng thay đổi do điện dung và độ tự cảm của mạch đều tăng. Theo thực tế trên, hệ số tính toán có thể thu được bằng tỷ số đo được của dòng điện hài bậc 5 và bậc 7 và thành phần dòng điện cơ bản vào đường đất. Do đó, dòng điện rò điện trở Ior có thể nhận được bằng cách tính hệ số tính toán và hệ số bù của mạch.

Chức năng đo lường

Dòng tải, dòng rò (Io)

Dòng rò điện trở (Ior)

Sóng hài hiện tại và điện áp

(Cơ bản, thứ 3, 5, 7, 11 và 13)

Điện xoay chiều

Phương pháp đo lường

Dual slope integration mode

Hiển thị

3,5 chữ số LCD, tối đa đọc của 4000

Phạm vi

AC 0-40mA, 400mA, 4A, 40A, 300A,
AC 0~ 500V

Chính xác

Measuring Function/Range/Resolution/Accuracy
AC Current/40mA/0.01mA/±1.0%rdg±8dgt
AC Current/400mA/0.1mA/±1.0%rdg±8dgt
AC Current/4A/0.001A/±1.0%rdg±8dgt
AC Current/40A/0.01A/±1.0%rdg±8dgt
AC Current/300A/0.1A/±1.0%rdg±1%FS
AC Voltage/500V/0.1V/±1.0%rdg±8dgt

Độ chính xác cho dòng điện và điện áp hài hòa

Cơ bản, thứ 3, thứ 5, thứ 7: 1% rdg ± 5dgt ± Độ chính xác điện áp và dòng điện AC

Sóng hài thứ 11 và 13: Độ chính xác dòng điện và điện áp 2% rdg ± 5dgt ± AC

(Dòng đầu vào cơ bản tối thiểu: hơn 2% của mỗi dòng)

Khả năng mở CT

Φ40mm (φ40mm)

Chuyển đổi AC

Cảm biến trung bình rms đọc

Tần số nhập liệu

45-65Hz (45-65Hz)

Chỉ báo phạm vi trên

Dấu "OL" trên màn hình LCD

Chỉ báo pin yếu

"Dấu Baterry" trên màn hình LCD

Chức năng tự động tắt nguồn

Khoảng 10 phút sau sau khi thao tác phím cuối cùng

Chỉ báo giữ dữ liệu

Dấu "DH" trên màn hình LCD

Ảnh hưởng của từ trường bên ngoài

Dưới 5mA (dây dẫn 100A gần đó)

Mẫu

2 lần/giây, 1 lần/6 giây để đo Ior

Giới hạn điện áp mạch

Dưới AC 500V

Chịu được điện áp

AC 2200V, 1 phút

Nhiệt độ hoạt động

0°C~40°C, < 80%RH (Không ngưng tụ)

Nhiệt độ lưu trữ

10°C~60°C, < 70%RH (Không ngưng tụ)

Cung cấp điện

Bộ chuyển đổi 1.5V ("AAA" sixe, um-4)x3 hoặc AC (Tùy chọn)

Tiêu thụ điện năng

Xấp xỉ 8mA (Xấp xỉ 60 giờ liên tục)

Kích thước và trọng lượng

70(W)x223(H)x34(D)mm
Xấp xỉ 440g bao gồm pin
