Giải pháp kiểm soát ma sát, bảo vệ lớp cách điện cáp và nâng cao an toàn trong công tác kéo rải dây trên lưới điện

Thách thức cơ học và rủi ro hư hỏng lớp cách điện khi kéo rải cáp điện

Áp lực ma sát và nguy cơ hư hỏng lớp vỏ bảo vệ cáp

Trong các dự án xây lắp lưới điện trung áp, hạ áp hoặc kéo rải cáp ngầm công nghiệp, lớp vỏ ngoài của cáp luôn phải chịu tác động cơ học rất lớn trong quá trình thi công.

Khi cáp bị kéo trực tiếp qua mép bê tông, kết cấu thép, miệng hố ga hoặc các vị trí chuyển hướng có bán kính nhỏ, lực ma sát tập trung sẽ làm trầy xước lớp áo ngoài bảo vệ. Đây là nguyên nhân phổ biến dẫn đến suy giảm tuổi thọ của tuyến cáp sau khi đưa vào vận hành.

Đối với cáp lực sử dụng cách điện XLPE, lớp vỏ ngoài không chỉ có nhiệm vụ bảo vệ cơ học mà còn đóng vai trò ngăn ngừa độ ẩm, hóa chất và tác động từ môi trường xâm nhập vào bên trong kết cấu cáp.

Nếu lớp vỏ này bị tổn thương trong quá trình kéo rải, nguy cơ phát sinh sự cố cách điện về lâu dài sẽ tăng đáng kể.

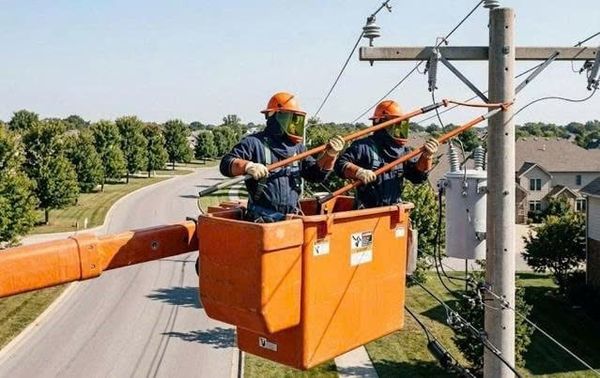

Dụng cụ thi công hotline trên cao

Nguy cơ phát sinh sự cố điện từ những hư hỏng cơ học nhỏ

Nhiều đơn vị thi công thường chỉ tập trung vào việc hoàn thành tiến độ kéo cáp mà bỏ qua việc kiểm soát lực ma sát và bán kính uốn cong.

Thực tế cho thấy phần lớn các hư hỏng xuất hiện trên tuyến cáp không xảy ra ngay trong ngày thi công mà phát triển âm thầm sau nhiều tháng hoặc nhiều năm vận hành.

Một vết xước nhỏ trên lớp vỏ ngoài có thể tạo điều kiện cho hơi ẩm xâm nhập. Theo thời gian, hiện tượng suy giảm cách điện sẽ xuất hiện và dẫn tới phóng điện cục bộ bên trong kết cấu cáp.

Đối với các tuyến cáp trung áp, hậu quả có thể là sự cố chạm đất, mất điện diện rộng hoặc phát sinh Dòng rò gây mất ổn định hệ thống.

Đó là lý do vì sao các tiêu chuẩn thi công hiện đại luôn yêu cầu sử dụng thiết bị dẫn hướng chuyên dụng thay vì kéo rải trực tiếp trên bề mặt công trình.

Bộ đôi ròng rọc kéo cáp và con lăn bọc cao su – Giải pháp bảo vệ cáp trong thi công điện lực

1. Ròng rọc kéo cáp – Thiết bị dẫn hướng và phân bổ lực kéo

Trong các dự án xây dựng đường dây và công tác Hotline, lực kéo cáp thường được truyền từ máy tời hoặc thiết bị kéo chuyên dụng.

Nếu không có hệ thống dẫn hướng phù hợp, lực kéo sẽ tập trung tại các điểm đổi hướng, làm tăng nguy cơ biến dạng cáp và hư hỏng kết cấu bên trong.

Ròng rọc kéo cáp được thiết kế nhằm giải quyết vấn đề này bằng cách:

• Dẫn hướng đường đi của cáp.
• Giảm ma sát tại các điểm chuyển hướng.
• Phân bổ đều lực kéo dọc tuyến.
• Hạn chế hiện tượng kéo giật đột ngột.
• Bảo vệ cấu trúc lõi dẫn điện bên trong.

Rãnh lăn của ròng rọc được chế tạo theo biên dạng phù hợp với từng loại dây dẫn hoặc cáp điện. Nhờ đó cáp luôn được đỡ đúng vị trí và không bị ép méo trong quá trình thi công.

Ở các công việc yêu cầu khoảng cách an toàn với phần tử mang điện, nhiều đơn vị lựa chọn các dòng ròng rọc sử dụng vật liệu polymer hoặc composite có khả năng cách điện cao để tăng mức độ an toàn.

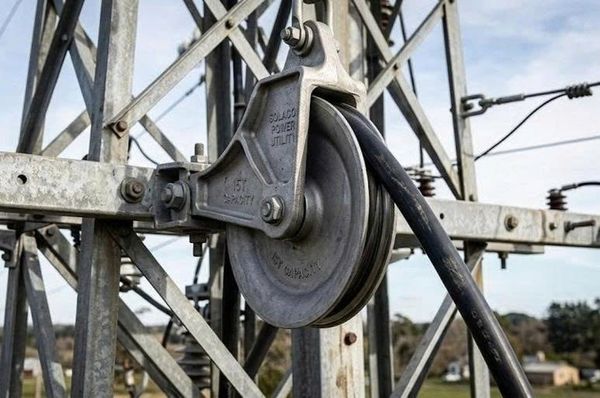

Ròng rọc kéo cáp điện lực

2. Con lăn bọc cao su – Thiết bị bảo vệ lớp vỏ cáp khỏi mài mòn

Nếu ròng rọc làm nhiệm vụ dẫn hướng trên cao thì con lăn bọc cao su là thiết bị gần như bắt buộc đối với công tác kéo cáp ngầm và kéo cáp dọc mặt bằng thi công.

Cấu tạo cơ bản của thiết bị gồm:

• Khung thép chịu tải.
• Trục quay và vòng bi.
• Lõi con lăn bằng thép hoặc hợp kim.
• Lớp cao su hoặc polyurethane bọc ngoài.

Điểm khác biệt lớn nhất nằm ở lớp cao su bảo vệ.

Lớp vật liệu này giúp giảm đáng kể hệ số ma sát giữa cáp và bề mặt con lăn. Đồng thời hấp thụ rung động, giảm va đập và hạn chế nguy cơ làm trầy xước lớp áo ngoài của cáp.

Tại các vị trí như:

• Miệng hố ga.
• Hào kỹ thuật.
• Góc cua tuyến cáp.
• Điểm lên xuống cáp.
• Khu vực chuyển hướng.

Con lăn bọc cao su giúp cáp di chuyển êm hơn, ổn định hơn và giảm đáng kể nguy cơ hư hỏng cơ học.

Đối với các tuyến cáp trung áp hoặc cáp ngầm có giá trị lớn, đây là yêu cầu gần như bắt buộc trong hồ sơ biện pháp thi công của nhiều đơn vị điện lực.

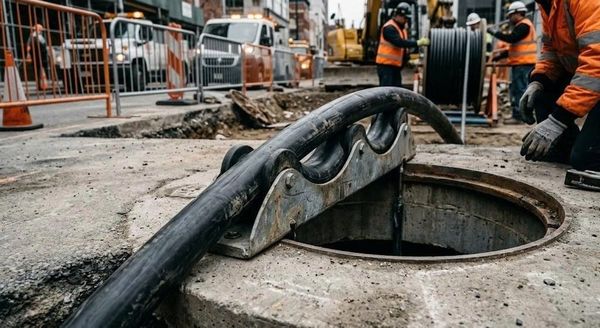

Con lăn kéo cáp ngầm bọc cao su

Các tiêu chí cốt lõi khi lựa chọn dụng cụ kéo rải cáp chuyên nghiệp

Tải trọng làm việc an toàn (WLL) phải phù hợp với thiết kế thi công

Một trong những sai lầm phổ biến nhất là lựa chọn thiết bị dựa trên giá thành thay vì khả năng chịu tải.

Mỗi loại ròng rọc hoặc con lăn đều có giới hạn tải trọng làm việc an toàn riêng.

Khi vượt quá giới hạn này, nguy cơ biến dạng khung, vỡ vòng bi hoặc đứt chốt khóa sẽ tăng lên rất nhanh.

Kỹ sư phụ trách cần kiểm tra:

• Working Load Limit (WLL).
• Hệ số an toàn thiết kế.
• Tải trọng thử nghiệm của nhà sản xuất.
• Khả năng chịu tải động khi kéo dây.

Thông thường, hệ số an toàn nên đạt tối thiểu từ 3:1 đến 5:1 tùy tính chất công việc.

Biên dạng rãnh phải tương thích với đường kính cáp

Một thiết bị chịu tải tốt nhưng có rãnh dẫn hướng không phù hợp vẫn có thể gây hỏng cáp.

Nếu rãnh quá hẹp, dây dẫn bị ép biến dạng.

Nếu rãnh quá rộng, dây bị rung lắc và mất ổn định khi kéo.

Do đó, đường kính rãnh phải được lựa chọn dựa trên kích thước thực tế của dây dẫn hoặc cáp điện.

Đây là tiêu chí thường bị bỏ qua nhưng lại ảnh hưởng trực tiếp tới tuổi thọ vận hành của tuyến cáp sau này.

Chứng từ CO/CQ và hồ sơ thử nghiệm là yêu cầu bắt buộc

Đối với các dự án điện lực, mọi thiết bị cơ khí hỗ trợ kéo dây đều phải có nguồn gốc rõ ràng.

Các sản phẩm không rõ xuất xứ thường sử dụng thép chất lượng thấp hoặc cao su tái chế, dẫn đến hiện tượng nứt gãy sớm sau thời gian ngắn sử dụng.

Nhà thầu nên ưu tiên các thiết bị có:

• Chứng nhận CO.
• Chứng nhận CQ.
• Hồ sơ thử tải.
• Tài liệu kỹ thuật của nhà sản xuất.
• Biên bản nghiệm thu chất lượng.

Đối với một số nhóm Thiết bị cách điện chuyên dụng, việc đáp ứng yêu cầu Kiểm định hợp quy còn là điều kiện bắt buộc trước khi đưa vào sử dụng.

Quy trình phối hợp ròng rọc và con lăn trong công tác kéo rải cáp điện

Khảo sát tuyến và xác định các vị trí chịu ứng suất lớn

Trước khi triển khai kéo cáp, đội ngũ kỹ thuật cần khảo sát toàn bộ tuyến để nhận diện các điểm có nguy cơ gây hư hỏng lớp vỏ cáp.

Những khu vực cần đặc biệt lưu ý bao gồm góc cua, miệng hố ga, đoạn giao cắt công trình ngầm, vị trí lên xuống cột và các điểm chuyển hướng đột ngột.

Nếu không xác định trước các vị trí này, cáp có thể bị ma sát trực tiếp với kết cấu công trình trong quá trình kéo, làm tăng nguy cơ hư hỏng cơ học.

Việc khảo sát kỹ từ đầu giúp bố trí thiết bị hợp lý và giảm đáng kể các rủi ro phát sinh trong quá trình thi công.

Bố trí hệ thống ròng rọc và con lăn theo từng khu vực

Sau khi hoàn thành công tác khảo sát, kỹ sư tiến hành xây dựng phương án bố trí thiết bị dẫn hướng.

Thông thường:

• Ròng rọc được lắp tại các vị trí treo cao hoặc điểm chuyển hướng trên cột điện.
• Con lăn thẳng được bố trí dọc tuyến cáp.
• Con lăn góc được đặt tại các vị trí đổi hướng.
• Con lăn miệng hố ga được sử dụng tại điểm lên xuống của cáp.
• Con lăn bảo vệ mép công trình được bố trí tại khu vực có cạnh sắc.

Mục tiêu là bảo đảm toàn bộ chiều dài cáp luôn được đỡ bởi thiết bị chuyên dụng thay vì tiếp xúc trực tiếp với mặt đất hoặc kết cấu xây dựng.

Khi thực hiện đúng nguyên tắc này, lực kéo sẽ được phân bố đều trên toàn tuyến và hạn chế tối đa nguy cơ hư hỏng lớp vỏ bảo vệ.

Kiểm soát lực kéo và bán kính uốn trong suốt quá trình thi công

Trong quá trình kéo cáp, tốc độ vận hành của máy tời phải được duy trì ổn định.

Tăng tốc hoặc giảm tốc đột ngột có thể làm xuất hiện tải trọng xung kích, gây ảnh hưởng tới cấu trúc cáp và hệ thống dẫn hướng.

Đội ngũ kỹ thuật cần liên tục theo dõi:

• Lực căng dây.
• Tốc độ kéo.
• Góc chuyển hướng.
• Tình trạng con lăn.
• Tình trạng ròng rọc.

Đối với các tuyến cáp trung áp hoặc cáp ngầm tiết diện lớn, việc giám sát bán kính uốn đặc biệt quan trọng.

Nếu bán kính uốn nhỏ hơn giới hạn cho phép của nhà sản xuất, lớp cách điện bên trong có thể bị tổn thương dù bề mặt bên ngoài chưa xuất hiện dấu hiệu bất thường.

Công tác bảo dưỡng sau mỗi đợt sử dụng

Nhiều đơn vị đầu tư lớn cho thiết bị kéo cáp nhưng lại bỏ qua khâu bảo dưỡng.

Đây là nguyên nhân khiến tuổi thọ thiết bị giảm nhanh và hiệu quả bảo vệ cáp không còn được bảo đảm.

Sau mỗi đợt sử dụng, cần thực hiện:

• Làm sạch bụi bẩn và bùn đất.
• Loại bỏ cát sỏi bám trong rãnh lăn.
• Kiểm tra vòng bi.
• Kiểm tra lớp cao su bọc ngoài.
• Tra mỡ bôi trơn theo khuyến nghị của nhà sản xuất.

Những thiết bị xuất hiện hiện tượng kẹt vòng bi, nứt cao su hoặc biến dạng khung phải được thay thế kịp thời.

Việc tiếp tục sử dụng thiết bị hư hỏng có thể làm mất toàn bộ tác dụng bảo vệ đối với lớp vỏ cáp.

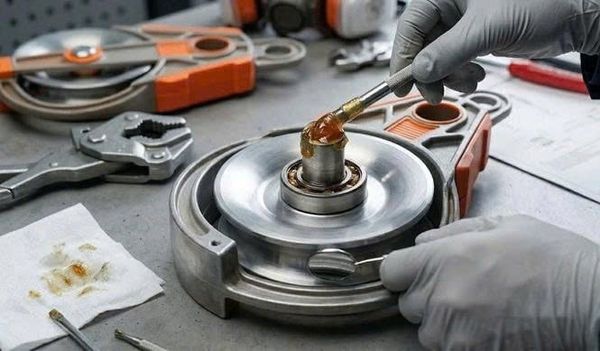

Kiểm tra bảo dưỡng ròng rọc kéo cáp

FAQ – Giải đáp các câu hỏi thường gặp về ròng rọc và con lăn kéo cáp

- Tại sao không nên sử dụng con lăn kim loại không bọc cao su khi kéo cáp XLPE?

Bề mặt kim loại có hệ số ma sát cao hơn và không có khả năng hấp thụ rung động.

Khi cáp dịch chuyển dưới tải trọng lớn, lớp vỏ XLPE rất dễ bị trầy xước hoặc biến dạng cơ học. Đây là nguyên nhân phổ biến dẫn đến suy giảm khả năng cách điện sau một thời gian vận hành.

- Ròng rọc bằng polymer hoặc composite có ưu điểm gì so với ròng rọc thép thông thường?

Các dòng ròng rọc polymer và composite có khối lượng nhẹ hơn, chống ăn mòn tốt hơn và có khả năng cách điện cao hơn.

Điều này đặc biệt hữu ích đối với các công việc bảo trì lưới điện hoặc kéo rải dây tại khu vực yêu cầu kiểm soát chặt chẽ các yếu tố liên quan đến An toàn điện.

- Làm thế nào để lựa chọn được thiết bị kéo cáp chất lượng?

Nhà thầu nên ưu tiên các sản phẩm có nguồn gốc rõ ràng, hồ sơ kỹ thuật đầy đủ và chứng từ CO/CQ hợp lệ.

Ngoài ra cần kiểm tra khả năng chịu tải, vật liệu chế tạo, tiêu chuẩn sản xuất và các tài liệu thử nghiệm đi kèm trước khi đưa vào sử dụng.

Kết luận

Trong các dự án xây lắp đường dây, kéo cáp ngầm và công tác bảo trì lưới điện, việc bảo vệ lớp vỏ cáp luôn là yêu cầu kỹ thuật quan trọng hàng đầu.

Một vết xước nhỏ xuất hiện trong quá trình kéo rải có thể không gây sự cố ngay lập tức, nhưng lại trở thành nguyên nhân tiềm ẩn dẫn tới suy giảm cách điện, phát sinh Dòng rò hoặc hư hỏng tuyến cáp trong tương lai.

Đó là lý do các đơn vị chuyên nghiệp luôn trang bị đồng bộ Ròng rọc kéo cáp và hệ thống con lăn bọc cao su chuyên dụng thay vì sử dụng các giải pháp thủ công.

Sự đầu tư đúng ngay từ giai đoạn thi công giúp bảo vệ tài sản, giảm chi phí sửa chữa và nâng cao độ tin cậy vận hành của toàn bộ hệ thống điện.

Với kinh nghiệm đồng hành cùng nhiều đơn vị điện lực, nhà thầu EPC và doanh nghiệp công nghiệp trên toàn quốc, Solaco cung cấp đa dạng các dòng con lăn kéo cáp, ròng rọc cách điện, pa lăng, dụng cụ kéo rải dây và Thiết bị cách điện chuyên dụng có đầy đủ hồ sơ CO/CQ, đáp ứng yêu cầu nghiệm thu và Kiểm định hợp quy theo quy định hiện hành.
