Quy trình lắp đặt trạm biến áp treo trên cột

Từ tính toán tải trọng đến đóng điện vận hành: Quy trình thi công trạm biến áp treo đạt chuẩn kỹ thuật và an toàn điện

Tổng quan về trạm biến áp treo và bài toán cơ lý an toàn hiện trường

Cấu trúc cơ học và giới hạn tải trọng của cột điện lực

Trạm biến áp treo trên cột là dạng trạm phân phối phổ biến trên lưới điện trung thế 22kV và 35kV nhờ ưu điểm tiết kiệm diện tích, thi công nhanh và thuận tiện trong công tác vận hành. Cấu hình thường gặp gồm trạm treo một cột hoặc hai cột đối với các máy biến áp công suất từ 100kVA đến 1000kVA.

Tuy nhiên, việc đưa một khối thiết bị nặng từ vài trăm kilogam đến hơn 2 tấn lên cao không đơn thuần là bài toán nâng hạ. Toàn bộ tải trọng của máy biến áp sẽ truyền trực tiếp vào hệ thống cột ly tâm, xà đỡ và các cụm liên kết cơ khí.

Mỗi cột điện đều có giới hạn chịu tải riêng được tính toán dựa trên mô-men uốn cho phép, tải trọng gió thiết kế và hệ số an toàn kết cấu. Nếu vượt quá giới hạn này, thân cột có thể xuất hiện vết nứt ngầm hoặc biến dạng lâu dài.

Các yếu tố bắt buộc phải được kiểm tra trước thi công:

Khối lượng máy biến áp.
Khả năng chịu tải của cột.
Tải trọng gió khu vực.
Mô-men uốn tại vị trí treo.
Tình trạng nền móng cột.
Tình trạng liên kết xà thép hiện hữu.

Hiểm họa từ lỗi định vị và lắp đặt sai quy chuẩn kỹ thuật

Sai lệch tâm tải trọng chỉ vài centimet cũng có thể làm tăng đáng kể ứng suất tác động lên thân cột. Trong điều kiện gió lớn hoặc rung động vận hành kéo dài, hiện tượng lệch tâm sẽ thúc đẩy quá trình mỏi cơ học của kết cấu.

Nhiều sự cố nghiêng cột, lỏng gông kẹp hoặc nứt xà thép ghi nhận tại hiện trường không xuất phát từ chất lượng vật tư mà bắt nguồn từ lỗi thi công ban đầu.

Khi hệ kết cấu mất ổn định, chuỗi sứ và dây dẫn trung thế sẽ chịu thêm tải trọng bất thường. Đây là tiền đề dẫn đến phóng điện bề mặt, phát sinh Dòng rò và sự cố mất điện diện rộng.

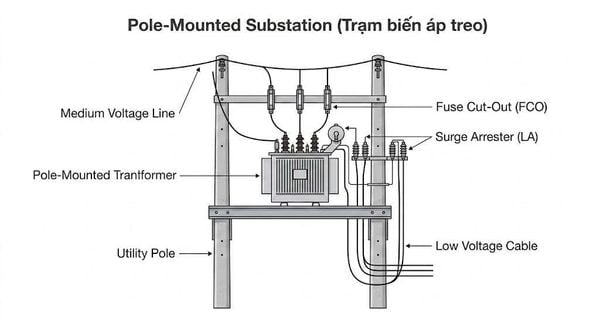

Mô hình đồ họa kết cấu trạm treo

Lý trình quy trình 4 bước lắp đặt trạm biến áp treo trên cột đúng kỹ thuật

Bước 1: Lắp đặt hệ thống xà đỡ và bệ đỡ máy biến áp

Bệ đỡ là bộ phận chịu tải trực tiếp của toàn bộ máy biến áp. Vì vậy công tác lắp đặt phải được thực hiện trước khi triển khai nâng hạ thiết bị.

Thông thường các bộ xà đỡ được chế tạo từ thép hình chữ U hoặc chữ I, xử lý mạ kẽm nhúng nóng nhằm chống ăn mòn ngoài trời trong thời gian dài.

Các cấu kiện chính gồm:

Xà thép chịu lực.
Bản mã liên kết.
Gông kẹp cột.
Bu-lông cường độ cao.
Long đền chống tự tháo.
Thanh giằng ổn định.

Trong quá trình lắp đặt, kỹ sư hiện trường phải kiểm tra độ cân bằng và cao độ của toàn bộ hệ thống xà. Mọi bu-lông liên kết phải được siết theo đúng mô-men khuyến nghị nhằm bảo đảm khả năng chịu rung động lâu dài.

Bước 2: Công tác cẩu kéo và định vị máy biến áp lên bệ đỡ

Đây là công đoạn có mức độ rủi ro cao nhất trong toàn bộ dự án.

Trước khi nâng máy, đơn vị thi công phải kiểm tra biểu đồ tải của xe cẩu, bán kính làm việc, tình trạng chân chống và độ ổn định của nền đất.

Nguyên tắc cơ bản là tải trọng nâng thực tế không được vượt quá 70% khả năng nâng an toàn của xe cẩu tại bán kính làm việc tương ứng.

Quy trình nâng hạ tiêu chuẩn gồm:

Kiểm tra tai cẩu của máy biến áp.
Kiểm tra cáp cẩu và ma ní.
Nâng thử tải ở độ cao thấp.
Kiểm tra cân bằng tải trọng.
Nâng chính thức lên vị trí thiết kế.
Hiệu chỉnh bằng dây điều hướng.

Khi máy tiếp cận bệ đỡ, đội thi công sử dụng dây mồi để kiểm soát hướng xoay, tránh va chạm vào chuỗi sứ hoặc thân cột.

Sau khi đặt máy lên bệ, cần kiểm tra độ cân bằng bằng thước thủy trước khi siết cố định toàn bộ bu-lông chân máy.

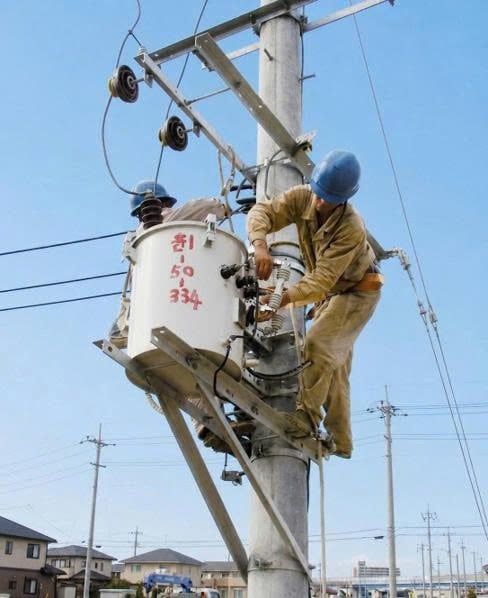

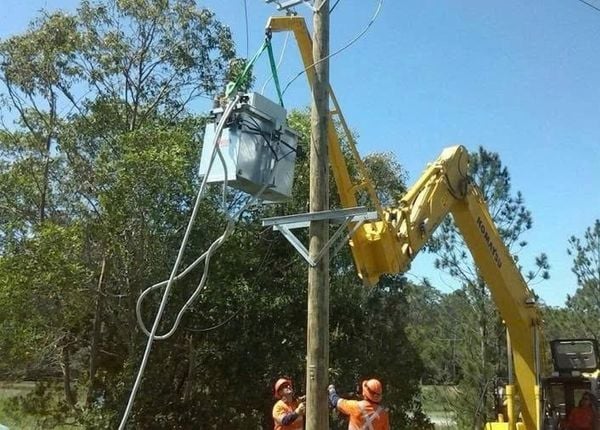

Xe cẩu đang nâng hạ máy biến áp lên bệ đỡ thân cột

Bước 3: Lắp đặt thiết bị bảo vệ đóng cắt và ty sứ cách điện

Sau khi hoàn thành phần cơ khí, kỹ sư tiến hành lắp đặt hệ thống bảo vệ phía trung thế.

Hai thiết bị không thể thiếu là cầu chì tự rơi FCO và chống sét van LA. Đây được xem là lớp phòng vệ đầu tiên của trạm biến áp trước các sự cố ngắn mạch và quá điện áp khí quyển.

Các hạng mục cần lắp đặt gồm:

Cầu chì tự rơi FCO.
Chống sét van LA.
Chuỗi sứ đỡ.
Dây nối cao áp.
Dây nối đất chống sét.
Ống bọc silicone cách điện.

Việc lựa chọn dòng dây chảy của FCO phải phù hợp với công suất máy biến áp. Nếu chọn quá lớn, thiết bị bảo vệ sẽ không tác động kịp thời khi xảy ra sự cố. Nếu chọn quá nhỏ, hiện tượng đứt chì giả sẽ diễn ra thường xuyên.

Đối với các khu vực có độ ẩm cao hoặc ô nhiễm công nghiệp, việc sử dụng ống bọc silicone giúp hạn chế đáng kể nguy cơ phóng điện bề mặt trên các đầu cực.

Bước 4: Thi công hệ thống nối đất trạm biến áp

Tiếp địa là tuyến phòng thủ cuối cùng bảo vệ con người và thiết bị.

Toàn bộ các phần tử kim loại có khả năng mang điện khi sự cố đều phải được liên kết với hệ thống nối đất chung của trạm.

Các thành phần bắt buộc nối đất gồm:

Vỏ máy biến áp.
Chân chống sét van.
Tủ điện hạ thế.
Kết cấu thép trạm.
Vỏ hộp đấu nối.

Theo yêu cầu vận hành thực tế, điện trở nối đất của trạm phân phối thông thường phải đạt:

R ≤ 4Ω đối với khu vực đất thông thường.
Hoặc theo giá trị thiết kế được cơ quan quản lý điện lực phê duyệt.

Sau khi hoàn thành thi công, trị số điện trở nối đất phải được kiểm tra bằng máy đo chuyên dụng trước khi nghiệm thu.

Thợ điện đấu nối cầu chì tự rơi FCO

Quy chuẩn về khoảng cách an toàn trạm treo bám sát quy định pháp lý

Giới hạn ranh giới hành lang lưới điện bảo vệ con người

Một trạm biến áp được lắp đúng kỹ thuật nhưng vi phạm khoảng cách an toàn vẫn bị xem là không đạt yêu cầu nghiệm thu.

Khoảng cách an toàn được xây dựng nhằm ngăn ngừa hiện tượng phóng điện qua không khí và bảo vệ người dân xung quanh.

Các yêu cầu cần đặc biệt lưu ý:

Khoảng cách từ phần mang điện đến mặt đất phải đáp ứng quy chuẩn hiện hành.
Khoảng cách từ dây dẫn đến công trình dân dụng phải bảo đảm theo cấp điện áp.
Khoảng cách giữa chống sét van và kết cấu kim loại phải phù hợp thiết kế.
Không bố trí vật cản trong hành lang thao tác.

Mọi thông số khoảng cách phải được kiểm tra thực địa trước khi lập hồ sơ Kiểm định hợp quy và nghiệm thu đóng điện.

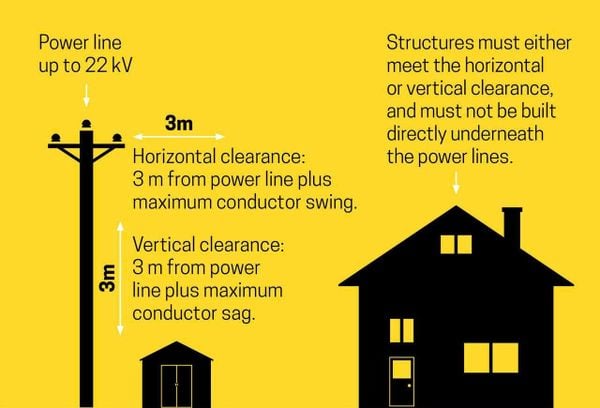

Đo đạc khoảng cách an toàn trạm điện

Công tác nghiệm thu trước khi đóng điện vận hành

Kiểm tra cơ khí và điện trước đóng điện

Đây là bước thường bị xem nhẹ nhưng lại quyết định độ tin cậy của toàn bộ trạm biến áp.

Kỹ sư nghiệm thu cần rà soát:

Độ chặt bu-lông liên kết.
Tình trạng sứ cách điện.
Độ kín của thùng dầu.
Mực dầu máy biến áp.
Điện trở nối đất.
Tỷ số biến áp.
Điện trở cách điện cuộn dây.

Đối với máy biến áp dầu vừa được vận chuyển và nâng hạ, nên để ổn định từ 2 đến 4 giờ trước khi đóng điện nhằm giúp bọt khí trong dầu cách điện thoát hết về trạng thái cân bằng.

Việc đóng điện quá sớm có thể làm suy giảm khả năng cách điện cục bộ bên trong máy.

FAQ - Giải đáp góc nhìn kỹ thuật về thi công trạm biến áp treo

- Tại sao việc chọn sai dòng định mức của dây chảy chì FCO lại nguy hiểm?

Nếu dòng định mức quá cao, FCO sẽ không cắt kịp thời khi xảy ra quá tải hoặc ngắn mạch. Cuộn dây máy biến áp có thể bị quá nhiệt và hư hỏng nghiêm trọng trước khi bảo vệ tác động.

- Tại sao phải để máy biến áp lắng dầu từ 2 đến 4 giờ trước khi đóng điện?

Trong quá trình vận chuyển và cẩu lắp, dầu cách điện bị khuấy động tạo bọt khí. Thời gian lắng dầu giúp loại bỏ các túi khí này, khôi phục khả năng cách điện và tản nhiệt của máy.

- Làm thế nào để lựa chọn được Thiết bị cách điện chính hãng?

Nên ưu tiên các đơn vị cung cấp có đầy đủ CO, CQ, hồ sơ thử nghiệm và chứng nhận Kiểm định hợp quy. Thiết bị cần có nguồn gốc rõ ràng và phù hợp tiêu chuẩn ngành điện lực.

Kết luận

Việc Lắp đặt trạm biến áp treo không chỉ là công tác cơ khí nâng hạ thiết bị mà còn là quá trình kiểm soát đồng thời tải trọng kết cấu, khoảng cách điện môi, hệ thống bảo vệ và tiếp địa an toàn.

Một sai sót nhỏ trong công tác định vị, siết lực hoặc đấu nối cũng có thể trở thành nguyên nhân dẫn đến sự cố nghiêm trọng trong suốt vòng đời vận hành của trạm.

Tuân thủ đầy đủ quy trình thi công, nghiệm thu và các yêu cầu An toàn điện là điều kiện tiên quyết để bảo đảm độ tin cậy của lưới điện phân phối. Đây cũng là lý do nhiều nhà thầu lựa chọn Solaco như một đối tác cung cấp Thiết bị cách điện, vật tư cơ điện và giải pháp kỹ thuật chuyên ngành phục vụ thi công, vận hành hệ thống điện hiện đại.
