Hiện tượng điện cảm ứng trên vỏ thiết bị: Nguyên nhân và giải pháp an toàn cho kỹ sư

Hiện tượng điện cảm ứng là gì?

Khái niệm vật lý và cơ chế hình thành điện môi

Điện cảm ứng là gì? Đây là hiện tượng xuất hiện điện áp hoặc điện tích trên một vật dẫn dù vật đó không tiếp xúc trực tiếp với nguồn điện mang điện áp.

Trong hệ thống điện công nghiệp, hiện tượng này xảy ra cực kỳ phổ biến tại:

• Vỏ motor điện
• Tủ điều khiển
• Máy biến áp
• Máng cáp kim loại
• Khung máy CNC
• Hệ thống inverter công suất lớn

Khi dòng điện xoay chiều chạy trong cuộn dây dẫn, nó liên tục tạo ra từ trường biến thiên theo thời gian. Từ trường biến thiên này xuyên qua không gian và sinh ra suất điện động cảm ứng trên các phần kim loại lân cận theo định luật Faraday.

Điều quan trọng là: hiện tượng này hoàn toàn có thể xảy ra dù không tồn tại tiếp xúc vật lý trực tiếp giữa dây pha và vỏ kim loại.

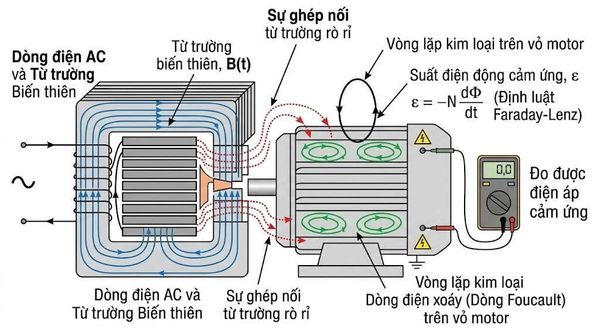

Sơ đồ từ trường biến thiên sinh điện áp cảm ứng trên vỏ motor điện

Trong các hệ thống công suất lớn, điện áp cảm ứng tích tụ trên vỏ thiết bị đôi khi đủ để làm sáng bút thử điện hoặc tạo cảm giác tê nhẹ khi chạm tay. Đó là lý do nhiều kỹ sư nhầm tưởng hệ thống bị rò điện nghiêm trọng dù thực tế chỉ là cảm ứng điện từ. Tuy nhiên, không được xem nhẹ hiện tượng này. Bởi nếu kết hợp với môi trường ẩm hoặc tiếp địa suy giảm, điện cảm ứng hoàn toàn có thể phát triển thành nguy cơ mất An toàn điện thực sự.

Tại sao sờ vào vỏ thiết bị lại bị tê?

Các nguyên nhân phổ biến sinh dòng cảm ứng trên vỏ máy

Hiện tượng “tê vỏ” thường xuất hiện khi điện tích cảm ứng không được thoát hết xuống hệ thống tiếp địa. Khi cơ thể người chạm vào vỏ kim loại, cơ thể vô tình trở thành đường cân bằng điện thế tạm thời. Kết quả là xuất hiện cảm giác giật nhẹ như kim châm.

Các nguyên nhân kỹ thuật phổ biến gồm:

• Hệ thống tủ điện không nối đất đúng chuẩn
• Điện trở tiếp địa vượt ngưỡng cho phép
• Cọc tiếp địa bị oxy hóa hoặc đứt liên kết
• Khoảng cách giữa cuộn dây và vỏ cơ khí quá gần
• Thiết bị công suất lớn sinh từ trường mạnh
• Hệ thống biến tần hoạt động ở tần số cao
• Độ ẩm không khí cao tạo môi trường dẫn điện bề mặt

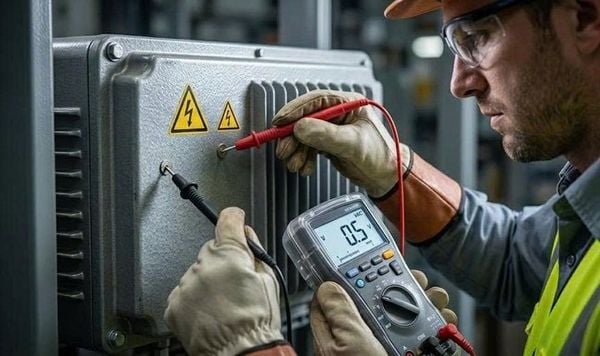

Kỹ sư đo điện áp cảm ứng trên vỏ tủ điện bằng đồng hồ số

Trong môi trường nhà xưởng nhiều hơi nước hoặc bụi kim loại, hiện tượng điện cảm ứng càng rõ rệt hơn.

Lý do là hơi ẩm làm giảm điện trở bề mặt vật liệu cách điện, tạo điều kiện cho điện tích phân tán ra lớp vỏ cơ khí.

Đặc biệt ở các hệ thống inverter hoặc motor công suất lớn, điện áp cảm ứng có thể xuất hiện liên tục trên toàn bộ khung máy.

Đây là hiện tượng rất phổ biến trong ngành HVAC, CNC và dây chuyền sản xuất tự động hóa.

Nếu hệ thống tiếp địa đạt chuẩn, dòng điện này thường được triệt tiêu nhanh chóng.

Ngược lại, nếu tiếp địa suy giảm, cảm giác tê sẽ xuất hiện rõ hơn khi chạm tay vào vỏ máy.

Phân biệt rõ ràng giữa Điện cảm ứng và Điện rò rỉ (Rò điện)

Cách nhận biết nhanh bằng công cụ đo kiểm

Một sai lầm cực kỳ nguy hiểm trong vận hành công nghiệp là đánh đồng điện cảm ứng với Dòng rò thực sự.

Hai hiện tượng này hoàn toàn khác nhau về bản chất vật lý và mức độ nguy hiểm.

Điện cảm ứng thường chỉ là điện áp “treo” do từ trường biến thiên sinh ra.

Trong khi đó, điện rò là sự cố phá hủy cách điện khiến dây pha chạm trực tiếp vào phần vỏ kim loại.

Các đặc điểm nhận biết nhanh:

Điện cảm ứng:

• Bút thử điện vẫn sáng
• Chạm tay chỉ tê nhẹ
• Cảm giác giảm dần sau vài giây
• Dòng điện môi rất nhỏ
• Thường dưới 1mA
• Không gây tăng dòng liên tục

Điện rò rỉ:

• Giật mạnh ngay khi tiếp xúc
• Dòng điện tăng theo công suất nguồn
• Có thể gây co cơ hoặc bỏng điện
• Nguy cơ rung tim cực cao
• Thường đi kèm CB chống rò nhảy

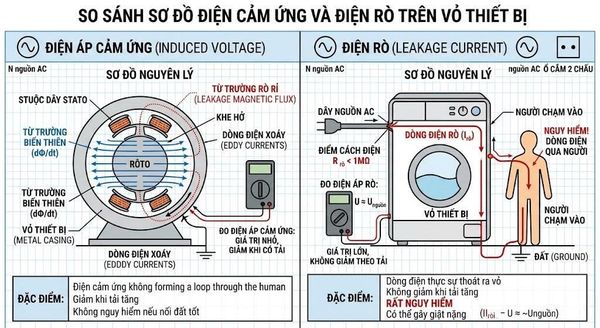

So sánh sơ đồ điện cảm ứng và điện rò trên vỏ thiết bị

Trong kỹ thuật đo kiểm chuyên nghiệp, kỹ sư thường sử dụng:

• Đồng hồ True RMS
• Ampe kìm đo dòng rò
• Megohmmeter
• Thiết bị đo điện trở tiếp địa

Để xác định chính xác bản chất sự cố thì không bao giờ được đánh giá bằng cảm giác tay. Đó là nguyên tắc bắt buộc trong hệ thống An toàn điện công nghiệp.

Dòng điện cảm ứng trên vỏ thiết bị có thực sự nguy hiểm?

Rủi ro gián tiếp và tâm lý hoảng loạn của kỹ sư

Nhiều người cho rằng điện cảm ứng “không chết người” nên hoàn toàn vô hại. Đây là nhận định cực kỳ nguy hiểm.

Đúng là điện cảm ứng thông thường hiếm khi đủ cường độ gây rung tim trực tiếp như điện rò. Tuy nhiên, tai nạn thứ cấp do phản xạ hoảng loạn lại xảy ra rất thường xuyên.

Chỉ một cú giật mình bất ngờ cũng có thể dẫn đến:

• Té ngã khỏi thang thao tác
• Đánh rơi dụng cụ xuống vùng điện sống
• Va chạm vào thanh cái đang mang điện
• Mất kiểm soát khi thao tác trên cao

Trong môi trường điện áp trung thế hoặc cao thế, hậu quả từ phản xạ bản năng này cực kỳ nghiêm trọng. Đặc biệt nguy hiểm với kỹ sư đang thao tác Hotline. Khi tâm lý hoảng loạn xuất hiện, khả năng đánh giá khoảng cách an toàn điện sẽ suy giảm rất nhanh. Đó là lý do mọi hiện tượng “tê nhẹ” trên vỏ thiết bị đều phải được xem là tín hiệu cảnh báo cần kiểm tra ngay lập tức.

Bạn có thể tham khảo thêm bài “7 nguyên nhân gây tai nạn điện phổ biến nhất hiện nay” trên thietbisolaco.com để hiểu rõ hơn về các tai nạn thứ cấp trong ngành điện.

FAQ - Giải đáp thắc mắc và biện pháp xử lý dứt điểm hiện tượng tê vỏ

- Tại sao hệ thống đã đấu nối tiếp địa rồi mà sờ vào vỏ tủ điện vẫn có cảm giác tê nhẹ?

Nguyên nhân thường đến từ điện trở tiếp địa tăng cao, tiếp địa liên kết không tốt hoặc tồn tại điện áp cảm ứng tần số cao mà hệ thống thoát không triệt để hoàn toàn.

- Có nên dùng thảm cách điện trải sàn để triệt tiêu hoàn toàn cảm giác tê khi đứng thao tác tủ điện không?

Có. Thiết bị cách điện như thảm cách điện giúp cô lập cơ thể khỏi nền đất và giảm đáng kể nguy cơ truyền dòng điện qua người thao tác.

- Thiết bị điện dân dụng hoặc máy móc nhà xưởng bị tê vỏ thì xử lý nhanh nhất bằng cách nào?

Cần kiểm tra ngay hệ thống tiếp địa, đo điện trở cách điện và xác minh có tồn tại Dòng rò thực sự hay không trước khi tiếp tục vận hành.

Kết luận

Hiểu đúng Điện cảm ứng là gì và phân biệt rõ với hiện tượng rò điện là kỹ năng sống còn trong vận hành công nghiệp. Một cảm giác “tê nhẹ” tưởng chừng vô hại đôi khi lại là dấu hiệu cảnh báo hệ thống tiếp địa suy giảm hoặc thiết bị đang tồn tại nguy cơ mất ổn định điện môi. Chủ động đo kiểm định kỳ, kiểm tra tiếp địa và sử dụng đầy đủ Thiết bị cách điện đạt chuẩn như thảm cách điện, găng tay cách điện từ các đơn vị uy tín như Solaco chính là cách hiệu quả nhất để ngăn chặn tai nạn điện và bảo vệ kỹ sư trong môi trường làm việc điện áp nguy hiểm.
