Hiểm họa điện áp bước và điện áp tiếp xúc: Biện pháp rải thảm cách điện bảo vệ công nhân tại phòng phân phối trung áp

Phân tích điện áp bước, điện áp tiếp xúc và giải pháp kiểm soát dòng rò tản đất trong phòng phân phối trung áp theo QCVN 25:2025/BCT

Bản chất vật lý của hiện tượng điện áp bước và điện áp tiếp xúc trong phòng trạm

Phân tích cơ chế hình thành dòng rò tản đất từ thiết bị lỗi cách điện

Điện áp bước là gì? Đây là hiện tượng xuất hiện khi có sự chênh lệch điện thế giữa hai điểm trên mặt đất do dòng điện sự cố truyền xuống hệ thống tiếp địa. Trong phòng phân phối trung áp, hiện tượng này thường phát sinh khi thiết bị điện bị suy giảm cách điện hoặc xảy ra sự cố chạm vỏ.

Khi tủ bảng điện, máy biến áp hoặc thiết bị đóng cắt phát sinh lỗi cách điện, một lượng Dòng rò lớn sẽ thoát ra khỏi phần mang điện và truyền xuống đất thông qua dây tiếp địa, cọc tiếp địa hoặc kết cấu kim loại liên kết.

Tại khu vực điểm rò, điện thế trên mặt đất không phân bố đồng đều mà hình thành vùng gradient điện áp. Điện thế cao nhất nằm gần tâm điểm sự cố và giảm dần theo khoảng cách ra bên ngoài.

Điều này khiến nền bê tông phòng trạm hoặc khu vực thao tác trở thành vùng nguy hiểm dù người vận hành không tiếp xúc trực tiếp với phần tử mang điện.

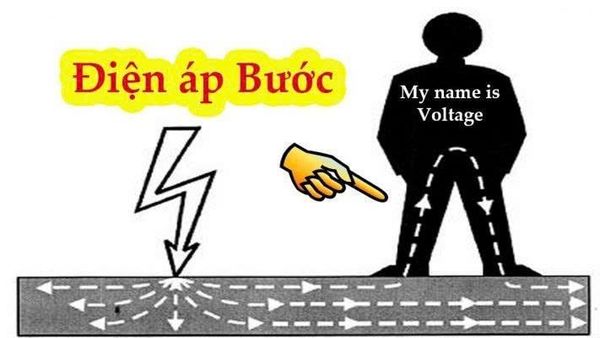

Điện áp bước là gì

Cơ chế tai nạn do hiệu số điện thế giữa hai bước chân con người

Điện áp bước xuất hiện khi con người đứng trong vùng dòng rò tản đất và hai chân tiếp xúc với hai điểm có mức điện thế khác nhau.

Khoảng cách bước chân quy ước trong tính toán an toàn điện thường lấy khoảng 0,8m. Khi đó, cơ thể người trở thành một phần của mạch dẫn điện giữa hai vùng điện thế.

Dòng điện sẽ đi từ chân này sang chân kia, truyền qua vùng xương chậu và hệ cơ. Nếu trị số dòng điện vượt giới hạn chịu đựng, cơ thể có thể xảy ra hiện tượng co cứng cơ, mất khả năng tự thoát khỏi khu vực nguy hiểm.

Giải pháp kiểm soát hiện tượng này không chỉ nằm ở việc giảm điện trở tiếp địa mà còn cần kết hợp các biện pháp cách ly như Thiết bị cách điện, thảm cao su cách điện và quy trình vận hành đúng kỹ thuật.

Phân biệt điện áp bước và điện áp tiếp xúc bệ móng theo quy chuẩn kỹ thuật

Điện áp bước và điện áp tiếp xúc đều liên quan đến dòng điện sự cố truyền xuống đất nhưng khác nhau về điểm tiếp xúc với cơ thể người:

Điện áp bước: xuất hiện giữa hai điểm trên mặt đất mà hai chân con người đang đứng.
Điện áp tiếp xúc: xuất hiện khi cơ thể chạm vào thiết bị kim loại đang mang sự cố điện áp.
Cả hai đều cần được kiểm soát bằng hệ thống nối đất, cách điện và biện pháp bảo vệ phù hợp.

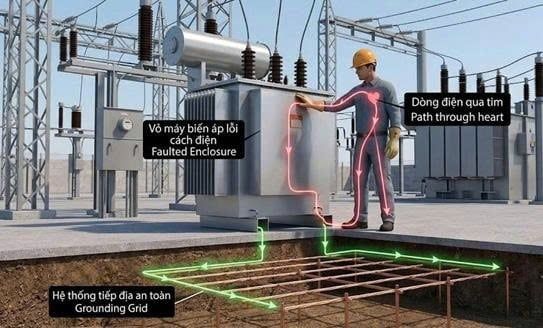

Cơ chế kích phát dòng điện của hiện tượng điện áp tiếp xúc

Điện áp tiếp xúc hình thành khi con người chạm vào phần kim loại bị rò điện như vỏ tủ điện, thân máy biến áp hoặc khung giá đỡ thiết bị.

Trong tình huống này, tay người có thể trở thành điểm nhận dòng điện từ thiết bị lỗi cách điện. Dòng điện tiếp tục truyền qua vùng ngực, tim và thoát xuống đất qua bàn chân.

Khác với điện áp bước chỉ tạo dòng điện giữa hai chân, điện áp tiếp xúc tạo ra đường đi nguy hiểm hơn vì dòng điện có khả năng đi qua cơ quan quan trọng của cơ thể.

Đây là nguyên nhân khiến các khu vực phòng phân phối trung áp luôn yêu cầu kiểm soát nghiêm ngặt khoảng cách làm việc, hệ thống nối đất và trang bị An toàn điện.

Các điểm khác biệt cốt lõi phục vụ công tác tính toán điện áp bước phòng trạm

Trong thiết kế hệ thống tiếp địa, kỹ sư cần đánh giá sự phân bố điện thế quanh khu vực sự cố.

Một số yếu tố ảnh hưởng trực tiếp gồm:

Trị số dòng điện sự cố truyền xuống đất.
Điện trở suất của nền đất.
Cấu tạo lưới tiếp địa.
Khoảng cách từ vị trí người đứng đến điểm tản dòng.

Khi khoảng cách đến tâm sự cố thay đổi, giá trị điện áp trên mặt đất cũng thay đổi theo. Vì vậy, việc bố trí vùng thao tác và vật liệu cách điện sàn cần được tính toán dựa trên điều kiện thực tế của từng công trình.

Biện pháp chống điện áp tiếp xúc

Thiết lập hệ thống nối đất an toàn nhà xưởng bám sát tiêu chuẩn QCVN 25:2025/BCT

Các quy định về trị số điện trở tiếp địa cho mạng điện nhà xưởng sản xuất là gì?

Hệ thống tiếp địa bảo vệ có nhiệm vụ đưa dòng sự cố xuống đất nhanh chóng, giảm điện áp nguy hiểm xuất hiện trên vỏ thiết bị.

Các yêu cầu chính gồm:

Hệ thống trung tính nối đất trực tiếp cần kiểm soát trị số điện trở nối đất phù hợp thiết kế.
Hệ thống nối đất bảo vệ phải duy trì khả năng tản dòng sự cố ổn định.
Các điểm liên kết tiếp địa phải được kiểm tra định kỳ để tránh suy giảm chất lượng theo thời gian.

Theo yêu cầu quản lý QCVN 25:2025/BCT, công tác kiểm tra an toàn điện phải được thực hiện bằng thiết bị đo chuyên dụng nhằm đánh giá khả năng bảo vệ thực tế của hệ thống.

Quy trình đo điện trở tiếp địa định kỳ ngăn ngừa hiểm họa rò dòng âm thầm

Trong quá trình vận hành lâu dài, cọc tiếp địa có thể bị ăn mòn do môi trường đất, làm tăng điện trở tản.

Khi điện trở tiếp địa tăng cao, dòng sự cố khó thoát xuống đất, khiến điện áp xuất hiện trên vỏ thiết bị tăng lên.

Quy trình kiểm tra thường bao gồm:

Đo điện trở hệ thống tiếp địa bằng máy đo chuyên dụng.
Kiểm tra liên kết giữa dây tiếp địa và thiết bị.
Đánh giá tình trạng ăn mòn của cọc tiếp địa.
Lập hồ sơ theo dõi định kỳ.

Các thiết bị đo và dụng cụ sử dụng trong công tác này cần có nguồn gốc rõ ràng, đầy đủ chứng từ và đạt yêu cầu Kiểm định hợp quy.

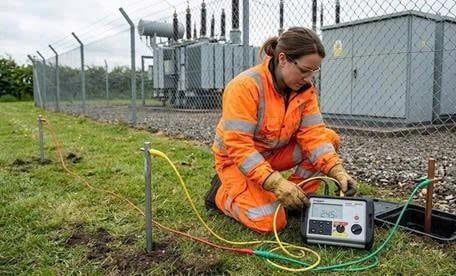

Đo điện trở tiếp địa

Giải pháp bảo vệ công nhân bằng thảm cao su cách điện nhà xưởng trung áp

Cơ chế cách ly dòng rò tản đất của vật liệu polymer cao su cao cấp

Thảm cao su cách điện nhà xưởng được sử dụng nhằm tạo thêm một lớp cách ly điện giữa cơ thể người và nền sàn khu vực phòng phân phối trung áp.

Khi xảy ra sự cố xuất hiện điện áp bước hoặc điện áp tiếp xúc, lớp vật liệu điện môi này làm tăng tổng trở của đường dẫn dòng điện qua cơ thể người, giảm khả năng hình thành dòng sự cố đi qua người vận hành.

Cấu trúc cao su cách điện chuyên dụng có khả năng chịu điện áp cao, chống lão hóa do nhiệt, dầu công nghiệp và môi trường vận hành khắc nghiệt.

Tại khu vực trước tủ RMU, tủ đóng cắt trung áp hoặc bảng phân phối, việc bố trí thảm cách điện giúp tạo vùng thao tác an toàn hơn cho nhân viên kỹ thuật trong quá trình kiểm tra, vận hành và bảo dưỡng.

Các dòng thảm cách điện do Solaco phân phối được lựa chọn theo cấp điện áp làm việc, độ dày vật liệu và yêu cầu kiểm định trước khi đưa vào sử dụng.

Thông số cần kiểm tra gồm:

Điện áp thử nghiệm xoay chiều.
Khả năng chịu phóng điện bề mặt.
Độ bền cơ học chống rách, nứt.
Tình trạng lão hóa vật liệu sau thời gian sử dụng.

Thiết bị phải có hồ sơ thử nghiệm và chứng nhận Kiểm định hợp quy để đảm bảo phù hợp với yêu cầu quản lý An toàn điện tại công trình.

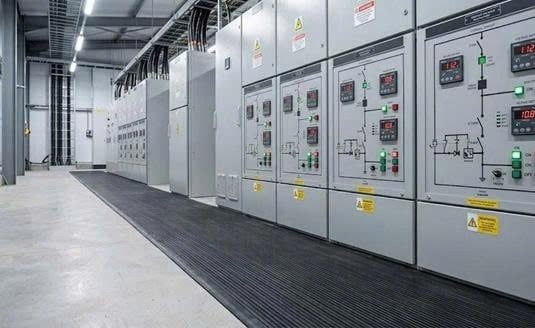

Thảm cao su cách điện nhà xưởng

Quy trình rải thảm và kiểm định dụng cụ an toàn điện tại phòng phân phối

Các bước làm sạch bề mặt và sắp đặt thảm cách điện đúng kỹ thuật

Việc rải thảm cách điện không chỉ đơn giản là đặt vật liệu lên nền sàn. Nếu bề mặt bên dưới chứa bụi kim loại, dầu mỡ hoặc độ ẩm cao, khả năng cách điện có thể bị suy giảm theo thời gian.

Quy trình thực hiện cần kiểm soát từng bước:

Bước 1: Vệ sinh sạch nền bê tông khu vực thao tác, loại bỏ dầu, nước và tạp chất dẫn điện trước khi trải thảm.
Bước 2: Kiểm tra tình trạng vật lý của thảm, loại bỏ các vị trí nứt gãy, rách mép hoặc biến dạng do bảo quản sai cách.
Bước 3: Trải phẳng thảm trước thiết bị trung áp, đảm bảo vùng đứng thao tác được bao phủ đầy đủ trong phạm vi làm việc.

Các mép nối giữa các tấm thảm cần được bố trí chắc chắn, tránh tạo khe hở khiến bụi bẩn hoặc hơi ẩm tích tụ lâu ngày.

Trong phòng phân phối điện, thảm cao su cách điện nên kết hợp cùng giày, ủng cách điện và các dụng cụ bảo hộ cá nhân để hình thành hệ thống bảo vệ nhiều lớp.

Công tác kiểm tra cảm quan loại bỏ thảm nứt gãy trước ca làm việc

Trong quá trình vận hành, nhân viên cần kiểm tra nhanh tình trạng thảm trước mỗi ca bảo dưỡng.

Các lỗi cần loại bỏ gồm:

Vết rách xuyên sâu vào lớp vật liệu.
Bề mặt bị chai cứng do lão hóa.
Khu vực bị dính dầu, hóa chất làm giảm điện trở bề mặt.
Biến dạng do nhiệt hoặc tác động cơ học.

Một tấm thảm nhìn bên ngoài còn nguyên vẹn nhưng bị suy giảm đặc tính điện môi vẫn có thể gây nguy hiểm khi xuất hiện sự cố chạm vỏ.

Vì vậy, công tác thử nghiệm định kỳ bằng thiết bị đo chuyên dụng là yêu cầu cần thiết trong quản lý vận hành.

FAQ - Giải đáp vướng mắc an toàn điện áp bước cho ban quản lý nhà xưởng

- Khi phát hiện dây dẫn đang vận hành bị đứt rơi xuống nền, công nhân phải di chuyển thế nào để thoát khỏi vùng điện áp bước?

Không được chạy hoặc bước dài khỏi khu vực nguy hiểm. Người đang ở gần điểm sự cố cần di chuyển bằng cách bước nhỏ hoặc nhảy hai chân cùng lúc ra xa khu vực có dòng rò tản đất.

Mục tiêu là giảm chênh lệch điện thế giữa hai chân, hạn chế dòng điện chạy qua cơ thể.

Sau đó phải cảnh báo người xung quanh và báo ngay cho đơn vị quản lý vận hành xử lý.

- Tại sao thảm cao su cách điện dù không rách nhưng bị ẩm hoặc dính dầu vẫn giảm khả năng bảo vệ?

Độ ẩm và dầu công nghiệp có thể tạo lớp màng dẫn điện trên bề mặt vật liệu.

Khi đó, điện trở bề mặt giảm xuống, làm tăng khả năng xuất hiện dòng điện rò chạy qua khu vực tiếp xúc.

Do đó, thảm cách điện cần được vệ sinh, bảo quản đúng quy trình và kiểm tra định kỳ.

- Làm thế nào để doanh nghiệp lựa chọn thảm cao su cách điện, thiết bị đo đất chính hãng?

Doanh nghiệp nên lựa chọn nhà cung cấp có đầy đủ nguồn gốc sản phẩm, thông số kỹ thuật, chứng từ CO/CQ và hồ sơ thử nghiệm.

Các thiết bị như máy đo điện trở tiếp địa, thảm cách điện, dụng cụ bảo hộ phải phù hợp cấp điện áp sử dụng.

Lựa chọn đúng Thiết bị cách điện giúp giảm rủi ro trong quá trình vận hành và đáp ứng yêu cầu kiểm tra an toàn.

Các bài viết liên quan

Kết luận

Hiểu đúng bản chất Điện áp bước là gì và điện áp tiếp xúc giúp doanh nghiệp xây dựng được phương án phòng ngừa tai nạn điện phù hợp cho từng khu vực vận hành.

Kiểm soát tốt hệ thống tiếp địa, duy trì trị số điện trở đất ổn định và sử dụng thảm cao su cách điện nhà xưởng là các giải pháp quan trọng nhằm giảm nguy cơ tai nạn do Dòng rò gây ra.

Trong môi trường nhà máy, phòng phân phối trung áp và trạm biến áp, bảo vệ con người luôn phải đi song song với bảo vệ thiết bị.

Solaco cung cấp các giải pháp Thiết bị cách điện, dụng cụ bảo hộ điện, thiết bị kiểm tra và vật tư an toàn phục vụ ngành điện, đáp ứng yêu cầu hồ sơ kỹ thuật, chứng từ CO/CQ và quy trình Kiểm định hợp quy.

Đầu tư đúng vào thiết bị bảo vệ là nền tảng duy trì hệ số An toàn điện ổn định cho công trình công nghiệp và hệ thống năng lượng tại Việt Nam.
