Biện pháp làm sạch và gia công đầu cáp ngầm trung thế: Kỹ thuật bóc lớp bán dẫn và xử lý màng chắn kim loại không gây xước lõi

Quy trình gia công đầu cáp ngầm trung thế chuẩn kỹ thuật: Kiểm soát lớp bán dẫn, màng chắn kim loại và thử nghiệm cao áp trước đóng điện

Vai trò của khâu gia công nguội cấu trúc đầu cáp ngầm trung thế

Bản chất phân bổ điện trường tập trung tại điểm bóc tách cáp lực

Cáp ngầm trung thế sử dụng cấu trúc XLPE được thiết kế với nhiều lớp đồng tâm nhằm kiểm soát điện trường trong quá trình vận hành. Lõi dẫn truyền dòng điện, lớp bán dẫn tạo vùng chuyển tiếp điện trường, còn băng đồng màng chắn kim loại có nhiệm vụ phân bố điện thế và thoát dòng sự cố.

Khi cáp vận hành ở cấp điện áp 22kV hoặc 35kV, điện trường bên trong lớp cách điện XLPE được duy trì ổn định nhờ cấu trúc hình học chính xác của từng lớp vật liệu.

Tuy nhiên, tại vị trí gia công đầu cáp, kỹ thuật viên phải bóc tách từng lớp bảo vệ theo đúng chiều dài thiết kế. Đây là khu vực nhạy cảm vì cấu trúc điện trường bị thay đổi đột ngột.

Nếu lớp bán dẫn được bóc không đúng biên dạng, ứng suất điện trường sẽ tập trung tại điểm kết thúc lớp bán dẫn ngoài. Đây là nguyên nhân hình thành phóng điện cục bộ khi đầu cáp đưa vào vận hành.

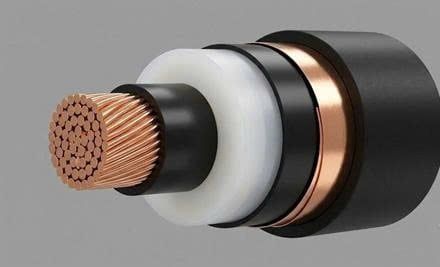

Cấu trúc cáp ngầm trung thế XLPE

Hiểm họa đánh thủng điện môi từ vết xước cơ học trong quá trình thi công

Trong thực tế xây lắp điện, nhiều sự cố đầu cáp không xuất phát từ vật liệu mà đến từ sai sót trong quá trình gia công cơ khí.

Một vết dao xước nhỏ trên lớp vỏ cách điện XLPE có thể trở thành điểm tập trung điện trường. Khi cấp điện áp trung thế, vùng khuyết tật này dễ phát sinh phóng điện cục bộ (PD).

Cơ chế phá hủy diễn ra âm thầm. Các xung PD liên tục tạo nhiệt cục bộ, làm suy giảm cấu trúc polymer của XLPE.

Sau thời gian vận hành, vị trí tổn thương có thể xuất hiện Dòng rò tăng cao, gây nóng đầu cáp, suy giảm cách điện và dẫn đến sự cố phóng điện khi đóng điện tuyến.

Giải pháp cốt lõi là sử dụng đúng dụng cụ gia công, kiểm soát lực cắt và bảo vệ nguyên trạng bề mặt cách điện trong toàn bộ quá trình làm đầu cáp.

Kỹ thuật bóc lớp bán dẫn ngoài bằng dao gọt chuyên dụng không gây tổn thương cáp

Rủi ro khi sử dụng phương pháp gọt lớp bán dẫn thủ công

Một sai lầm phổ biến tại công trường là sử dụng dao rọc giấy hoặc dao cắt thông thường để bóc lớp bán dẫn.

Các dụng cụ này không có cơ cấu giới hạn chiều sâu lưỡi cắt. Khi thao tác bằng lực tay, lưỡi dao dễ ăn sâu xuống lớp vỏ cách điện XLPE.

Vết cắt cơ học tạo thành rãnh nhỏ trên bề mặt polymer. Đây là vị trí có thể giữ lại bụi carbon bán dẫn, tạo thành đường dẫn điện vi mô.

Khi đầu cáp được đóng điện, điện trường cao áp tác động lên khu vực này sẽ kích thích phóng điện cục bộ, làm giảm tuổi thọ đầu cáp.

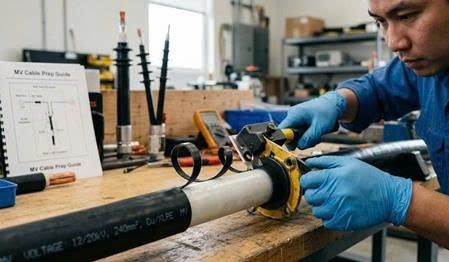

Ứng dụng dao bóc lớp bán dẫn chuyên dụng hiệu chuẩn vi mô

Cách bóc lớp bán dẫn cáp ngầm trung thế đúng kỹ thuật cần sử dụng dao bóc chuyên dụng có khả năng kiểm soát chiều sâu gia công.

Thiết bị này thường được thiết kế với cơ cấu chỉnh độ sâu lưỡi dao, giúp loại bỏ chính xác lớp bán dẫn ngoài mà không tác động đến lớp vỏ XLPE phía dưới.

Một số ưu điểm kỹ thuật:

Điều chỉnh chiều sâu cắt theo từng loại cáp.
Phù hợp với nhiều tiết diện lõi dẫn từ 50mm² đến 500mm².
Tạo bề mặt bóc mịn, giảm nguy cơ tập trung điện trường.
Hạn chế lỗi cơ khí trong quá trình lắp đầu cáp co nguội hoặc co nhiệt.

Lưỡi dao hợp kim sắc bén chỉ lấy đi lớp vật liệu bán dẫn cần thiết, giữ nguyên tính liên tục của lớp cách điện XLPE.

Dao bóc lớp bán dẫn cáp trung thế

Kỹ thuật xử lý băng đồng màng chắn kim loại và kiểm soát bán kính uốn cong

Làm thế nào để bóc tách băng đồng màng chắn kim loại mà không làm hỏng lớp cách điện?

Kỹ thuật xử lý băng đồng màng chắn kim loại cần thực hiện theo nguyên tắc:

Tạo điểm mở trên băng đồng bằng dụng cụ chuyên dụng.
Bóc lớp kim loại theo chiều cuộn tự nhiên.
Không dùng lực xoắn gây biến dạng lõi dẫn.
Không để dụng cụ cắt tiếp xúc sâu với XLPE.

Băng đồng màng chắn kim loại vừa có nhiệm vụ kiểm soát điện trường, vừa tạo đường dẫn thoát dòng sự cố về hệ thống tiếp địa.

Nếu lớp này bị cắt sai hoặc biến dạng, khả năng phân bố điện trường của đầu cáp sẽ bị ảnh hưởng.

Kiểm soát bán kính uốn cong đầu cáp trong tủ RMU

Khi đưa cáp ngầm trung thế vào tủ RMU, việc kiểm soát bán kính uốn cong là yếu tố quan trọng để bảo vệ cấu trúc XLPE.

Uốn cáp quá nhỏ có thể gây:

Nứt vi mô lớp cách điện.
Biến dạng lớp bán dẫn.
Tạo ứng suất cơ học kéo dài lên đầu cáp.

Trong quá trình lắp đặt, kỹ sư phải tuân thủ bán kính uốn theo thiết kế nhà sản xuất cáp và bộ đầu cáp.

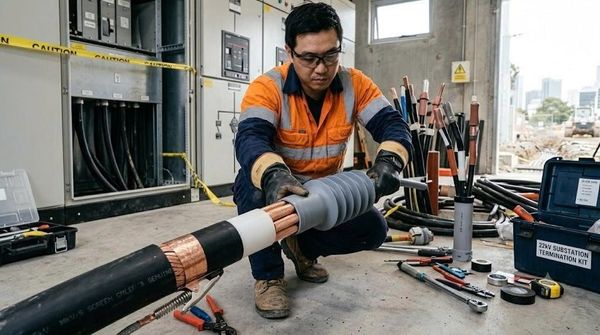

Cách làm đầu cáp ngầm trung thế

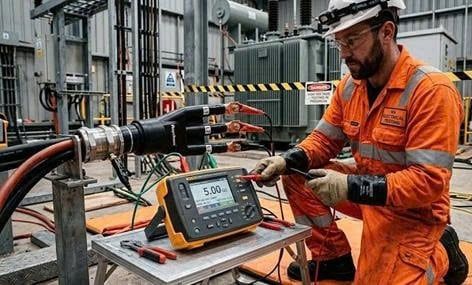

Quy trình thử nghiệm cao áp VLF đánh giá chất lượng gia công đầu cáp ngầm

Kiểm tra điện áp tăng cao tần số cực thấp VLF trước đóng điện

Sau khi hoàn thiện đầu cáp, công tác thử nghiệm cao áp là bước đánh giá chất lượng gia công.

Phương pháp VLF 0.1Hz giúp phát hiện các khuyết tật cách điện tiềm ẩn trong cáp XLPE.

Quy trình thường bao gồm:

Kiểm tra điện trở cách điện bằng thiết bị chuyên dụng.
Thử nghiệm điện áp cao theo thông số kỹ thuật.
Theo dõi trị số Dòng rò trong quá trình tăng áp.

Kết quả thử nghiệm giúp xác nhận đầu cáp đủ điều kiện đưa vào vận hành và hoàn thiện hồ sơ Kiểm định hợp quy theo yêu cầu kỹ thuật ngành điện.

Công tác kiểm tra cần thực hiện cùng hệ thống Thiết bị cách điện đạt chuẩn nhằm đảm bảo An toàn điện cho kỹ thuật viên.

Các bước vệ sinh và hoàn thiện đầu cáp co nguội đúng biện pháp kỹ thuật

Trình tự làm sạch bề mặt trước khi lắp đầu cáp

Bề mặt XLPE sau khi bóc lớp bán dẫn cần được vệ sinh kỹ để loại bỏ hoàn toàn bụi carbon và tạp chất.

Quy trình thực hiện:

Bước 1: Dùng khăn sạch tẩm dung môi Isopropyl Alcohol lau theo một chiều từ vùng cách điện ra ngoài.
Bước 2: Kiểm tra lại bề mặt XLPE, đảm bảo không còn hạt carbon bán dẫn bám lại.
Bước 3: Bôi mỡ silicone chuyên dụng tại vùng chuyển tiếp để giảm khe hở vi mô khi lắp đầu cáp.

Sau đó tiến hành lắp đặt hệ thống tiếp địa cho băng đồng màng chắn kim loại.

Đầu cốt được ép bằng kìm ép thủy lực đúng lực ép thiết kế, đảm bảo tiếp xúc điện ổn định trong suốt vòng đời vận hành.

Bảo dưỡng dao bóc lớp bán dẫn sau thi công

Dao bóc bán dẫn cần được vệ sinh sau từng ca làm việc.

Lưỡi dao phải được loại bỏ dầu, bụi polymer và kiểm tra độ sắc bằng dụng cụ đo phù hợp.

Việc bảo quản đúng giúp duy trì độ chính xác của thiết bị trong những lần gia công tiếp theo.

Thí nghiệm điện trở cách điện cáp ngầm trung thế

FAQ - Giải đáp vướng mắc khi gia công đầu cáp trung thế

- Vì sao một hạt bụi carbon bán dẫn còn sót lại có thể gây sự cố đầu cáp?

Carbon bán dẫn có khả năng tạo đường dẫn điện vi mô. Khi nằm trên bề mặt XLPE, nó làm biến dạng điện trường và tạo điểm phát sinh phóng điện cục bộ.

- Đầu cáp co nguội và co nhiệt khác nhau về yêu cầu bóc lớp bán dẫn như thế nào?

Cả hai đều yêu cầu bề mặt XLPE sạch và không xước. Tuy nhiên bộ co nguội thường yêu cầu kiểm soát kích thước gia công chính xác hơn do cơ chế ép kín đàn hồi.

- Làm sao lựa chọn dao bóc bán dẫn và thiết bị thi công chính hãng?

Nhà thầu nên ưu tiên thiết bị có nguồn gốc rõ ràng, đầy đủ CO/CQ, tài liệu kỹ thuật và chứng nhận Kiểm định hợp quy.

Các sản phẩm phục vụ thi công trung thế cần đáp ứng yêu cầu An toàn điện trước khi đưa vào sử dụng.

Các bài viết liên quan

Kết luận

Gia công đầu cáp ngầm trung thế là công việc yêu cầu độ chính xác cao vì chỉ một sai lệch nhỏ trên lớp bán dẫn hoặc lớp vỏ cách điện XLPE cũng có thể tạo điểm yếu điện trường.

Sử dụng dao bóc bán dẫn chuyên dụng, xử lý đúng băng đồng màng chắn kim loại và thực hiện đầy đủ bước thử nghiệm trước đóng điện là giải pháp quan trọng giúp giảm nguy cơ sự cố.

Solaco cung cấp các dòng dụng cụ thi công điện, Thiết bị cách điện, thiết bị kiểm tra và phụ kiện kỹ thuật chính hãng phục vụ công trình điện lực.

Các sản phẩm đều được kiểm soát nguồn gốc, hỗ trợ hồ sơ Kiểm định hợp quy, góp phần nâng cao tiêu chuẩn An toàn điện trong các dự án năng lượng tại Việt Nam.
